Якщо ви хоч трохи працювали з цифровим відео, ви напевно знаєте про FireWire. Можливо, ви зустрічали її під назвою i.Link від Sony або просто за технічним позначенням IEEE 1394. Незалежно від назви, ця технологія служить однією основною метою: підключення різноманітного обладнання для швидкої та безперебійної передачі даних.
Цей протокол спочатку було розроблено компанією Apple. У 1995 році він був стандартизований як IEEE 1394 High Performance Serial Bus (Високошвидкісна послідовна шина IEEE 1394). Хоча вона має загальне концептуальне походження з універсальною послідовною шиною (USB), його архітектура була побудована на основі інших пріоритетів. Інженери не просто прагнули зробити так, щоби все «працювало». Вони мали конкретні цілі щодо продуктивності.
- Висока швидкість передачі даних була обов’язковою вимогою.
- Шина повинна була підтримувати велику кількість пристроїв, з’єднаних послідовно (daisy chain).
- Простота підключення “plug-and-play” була ключовою вимогою.
- Підключення «на гарячу» має бути безпечним та миттєвим.
- Кабель повинен був забезпечувати живленням підключені пристрої.
- Вартість виробництва як кабелів, і реалізації інтерфейсу повинна залишатися низькою.
Розуміння цієї основи змінює ваш погляд на це поєднання. Це не просто ще один порт. Це спеціалізований інтерфейс, розроблений для завдань із високою пропускною здатністю.
Як працює FireWire
В основі механізму лежить архітектура послідовної шини. На відміну від паралельних з’єднань, які передають кілька біт одночасно, FireWire відправляє дані по одному біту за раз, але робить це з разючою для свого часу швидкістю. Ця простота знижує складність кабелів та контролерів.
Коли ви підключаєте пристрій, шина виконує процедуру узгодження. Вона визначає обладнання, призначає адреси та встановлює з’єднання. Це відбувається настільки швидко, що користувач рідко помічає процес рукостискання. Система приймає новий пристрій так, ніби він уже був підключений.
«FireWire — це спосіб підключення різних пристроїв для легкої та швидкої передачі інформації.»
Ця простота використання поширюється і подачу харчування. Кабель передає електрику разом із даними. Вам не потрібний окремий блок живлення для камери або зовнішнього накопичувача. Це зменшує безлад на робочому столі та спрощує налаштування для мобільних монтажерів.
Чому вона була створена
Цілі проектування були чіткими. Ранні реалізації USB мали проблеми з пропускною здатністю. Вони були придатні для клавіатур та мишей, але «задихалися» під час роботи з великими файлами. FireWire було створено для виконання важкої роботи.
Вона дозволяла підключати до 63 пристроїв до одного кабелю. Ця можливість послідовного підключення означала, що ви могли підключити камеру, жорсткий диск та звукову картку без необхідності використовувати концентратор кожного з них. Низька вартість кабелів робила технологію доступною, а функція підключення на гарячу дозволяла змінювати диски без перезавантаження системи.
Для фахівців із цифрового відео це означало безшовну інтеграцію обладнання. Шина ефективно керувала трафіком, запобігаючи вузьким місцям, які заважали іншим стандартам.
Порівняння з USB
Легко поставити FireWire в один рядок з USB. Вони виглядають схоже. Вони виконують подібні функції. Але відмінності у реалізації мають значення.
USB був розроблений для економічної ефективності та широкої сумісності. FireWire була створена для продуктивності та надійності. Пірингова архітектура FireWire дозволяє пристроям спілкуватися безпосередньо, без центрального хост-контролера, який керує кожною транзакцією. Це знижує затримку.
Під час передачі відеофайлів це зниження затримки накопичується. Процес здається миттєвим, бо
FireWire, технічно відома як IEEE 1394, – це протокол передачі даних, розроблений в першу чергу для цифрових медіа з високою пропускною здатністю. Йдеться про аудіо та відео. Остання версія досягає швидкості 800 Мбіт/с. Це швидко. На думку галузевих експертів, у майбутньому швидкість може зрости до 3,2 Гбіт/с, коли виробники оновлять фізичну інфраструктуру кабелів.
До шини FireWire можна послідовно підключити до 63 пристроїв. Вона підтримується як Windows (версії 98 і новіші), так і Mac OS (версії 8.6 і новіші).
Як працюють перелік пристроїв та гаряче підключення
Уявіть, що ви підключаєте цифрову відеокамеру до комп’ютера. При завантаженні комп’ютера система просто вгадує, що підключено. Вона опитує всю шину. Кожний пристрій має унікальну адресу. Цей процес називається перерахуванням (enumeration).
FireWire – це технологія plug-and-play (підключи та працюй). Підключіть новий пристрій, і операційна система автоматично виявить його. Вона запросить диск із драйверами. Якщо драйвер уже встановлено, система негайно активує обладнання.
Ось ключовий момент: пристрої FireWire підтримують гаряче підключення. Ви можете підключати або вимкнути їх, поки комп’ютер працює. Не потрібне перезавантаження. Не потрібно чекати на повідомлення «можна безпечно витягти».
Реальні цифри специфікацій FireWire
Початковий стандарт, FireWire 400 (також відомий як 1394a), був потужним рішенням на момент свого виходу. Він випереджав USB. Він все ще використовується сьогодні для деяких застарілих конфігурацій.
- Швидкість: до 400 Мбіт/с
- Максимальна довжина кабелю: 4,5 метра
Потім з’явився USB 2.0. Він обіцяв швидкість до 480 Мбіт/с та збільшив ліміт довжини кабелю до 5 метрів. Розрив між технологіями скоротився. USB виглядав конкурентоспроможним.
Але в 2002 році з’явився FireWire 800 (1394b). Він залишив USB 2.0 далеко позаду.
- Швидкість: до 800 Мбіт/с
- Максимальна довжина кабелю: 100 метрів
Стандарт 1394b сумісний з попередніми версіями (1394a). Можна змішувати пристрої різних поколінь в одній шині без розриву ланцюга.
FireWire проти USB: війна архітектур
Чому варто вибрати одну технологію замість іншої? Ключова відмінність полягає у призначенні. FireWire призначена для пристроїв, які передають величезні обсяги даних. Відеокамери. DVD-приводи. Професійні аудіоінтерфейси.
USB виграв гонку периферійних пристроїв частково тому, що використання FireWire обходилося виробникам дорожче. Це призвело до того, що USB став стандартним стандартом для пристроїв з низькою пропускною здатністю, таких як клавіатури та миші.
Але існує глибша технічна відмінність.
USB 2.0 має хост-орієнтовану архітектуру.
Кожне з’єднання має проходити через комп’ютер. ПК є основним. Він керує трафіком. Без хоста не можуть спілкуватися один з одним.
FireWire має однорангову (peer-to-peer) архітектуру.
Дві камери FireWire можуть спілкуватися безпосередньо одна з одною. Без комп’ютера в ланцюзі. Це робить її ідеальною для професійних відеопроцесів, де обладнання має взаємодіяти незалежно.
З’єднуючи все воєдино
Отже, як це підключити? Фізичний рівень має таке значення, як і сам протокол.
Пристрої FireWire поділяються на дві категорії: з власним харчуванням та без. Ця відмінність — не просто маркетинговий прийом. Воно визначає, чи пристрою потрібно окремий блок живлення, що включається в розетку.
Пристрої без власного харчування – справжні рятівники часу. Вони одержують енергію безпосередньо від підключення. Ви підключаєте камеру або зовнішній жорсткий диск до комп’ютера, і все починає працювати. Жодних зайвих кабелів, що захаращують робочий стіл.
Цьому сприяє апаратна частина. У кабелі FireWire 400 є спеціальні провідники, призначені для передачі електрики. Два силові провідники забезпечують харчування. Напруга становить від 8 до 30 вольт. Сила струму обмежена максимум 1,5 ампера. Достатньо, щоб розкрутити невеликий жорсткий диск або забезпечити живлення веб-камери без будь-яких проблем.
Але харчування – не єдина функція цих дротів. Передача даних також є вкрай важливою. У стандартному кабелі FireWire 400 використовується дві кручені пари. Вони передають самі дані. Фізичний роз’єм має 6-контактну конфігурацію. Чотири контакти відповідають за передачу даних, два – за харчування.
Такий поділ конструкції важливий для стабільності. Відділення силових ліній з високим струмом від чутливих пар передачі даних знижує рівень перешкод. Ваші відеомонтажні проекти не заїкаються, а передача файлів завершується без помилок.
Це просте рішення. Але він усунув одну з головних проблем ранніх цифрових робочих процесів. Музикантам не потрібне було зовнішнє харчування для своїх аудіоінтерфейсів. Фотографи могли завантажувати знімки безпосередньо на свої ноутбуки, не розшукуючи розетки.
Компромісом була вартість. Устаткування FireWire було дорогим. Крім того, Apple відмовилася від нього на користь Thunderbolt. Але на короткий час в історії технологій воно зробило високошвидкісну передачу даних та доставку енергії практично непомітними.
Якщо ви знаєте старе обладнання, зверніть увагу на маркування. Деякі пристрої мають позначку Bus Powered (живлення від шини). Це означає, що вони повністю покладаються на обмеження 1,5 ампера. Потужні пристрої мають власні адаптери. Розуміння цієї різниці допоможе вам уникнути покупки кабелю, який не зможе забезпечити струм запуску жорсткого диска.

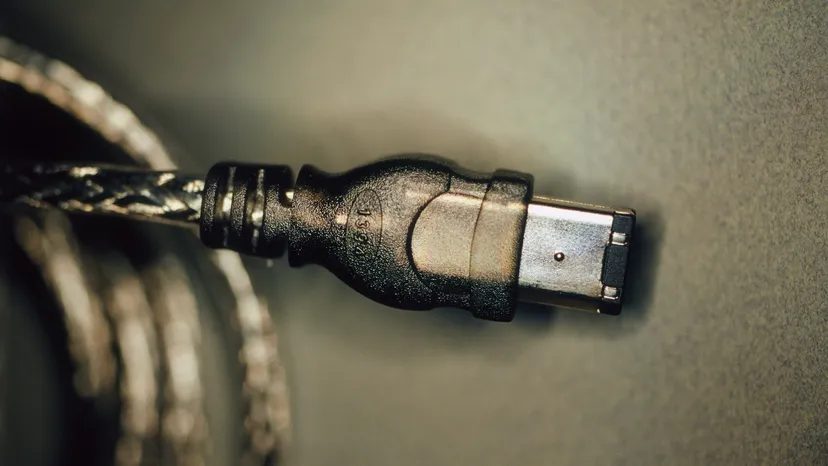

6-контактний роз’єм зараз виглядає застарілим. Але закладена в нього логіка — об’єднання передачі даних та живлення в одному акуратному кабелі — живе у USB-C. Ми просто забули, наскільки раніше ненавиділи зайві дроти.
Невеликі периферійні пристрої часто відмовлялися від громіздкого стандартного роз’єму на користь 4-контактного роз’єму. Це заощадило місце. У цих крихітних роз’ємах повністю відсутні два контакти, відповідальні за подачу живлення. Якщо пристрій потребував живлення, його потрібно було підключити до зовнішнього джерела.
FireWire 800 змінив зовнішній вигляд інтерфейсу. Він використовує 9-контактну конфігурацію.
Шість із цих контактів повністю ідентичні оригінальному роз’єму 1394a (FireWire 400). А як щодо додаткових трьох шпильок? Вони в основному призначені для забезпечення цілісності сигналу. Два з доданих контактів забезпечують «екран заземлення» для захисту решти проводів від перешкод. Третій доданий контакт наразі нічого не робить [посилання]. По суті, це заглушка.
Оскільки FireWire 800 зворотно сумісний з FireWire 400, існує багато доступних адаптерів для поєднання обох стандартів на одній шині.
Саме завдяки цій зворотній сумісності інтерфейс стає практично зручним. Щоб збільшити швидкість, не потрібно викидати старе обладнання. Є багато адаптерів. Вони дозволяють змішувати пристрої FireWire 400 і FireWire 800 на одній шині.
Але не всі порти однакові.
Існує два типи портів FireWire 800. Перший — «двомовний» порт. Він підтримує обидва стандарти FireWire. Без проблем обробляє сигнали 400 і 800. Другий тип — це порт лише для 800. Він підтримує лише роз’єм FireWire 800. Якщо ви підключите до нього 4-контактний пристрій FireWire 400, вам не пощастить. Вам знадобиться спеціальний адаптер.
Передача даних через FireWire
FireWire використовує 64-розрядну схему фіксованої адресації на основі стандарту IEEE 1212. Кожен пакет, що передається по шині, складається з трьох певних компонентів. По-перше, існує 10-бітовий ідентифікатор шини, який вказує, з якої шини FireWire походять дані. По-друге, 6-бітний фізичний ідентифікатор конкретно ідентифікує пристрій на цій шині. По-третє, 48-бітний адресний простір забезпечує можливість адресації 256 терабайт інформації на вузол.
Комбінуючи ідентифікатор шини та фізичний ідентифікатор, ми отримуємо 16-бітний ідентифікатор вузла. Це дозволяє об’єднати до 64 000 вузлів в одній системі. Дані проходять через максимум 16 переходів (стрибків). Переходи відбуваються, коли пристрої підключаються шлейфово. Розглянемо таку конфігурацію: відеокамера під’єднана до зовнішнього жорсткого диска, який під’єднано до комп’ютера A. Комп’ютер A під’єднано до комп’ютера B, який під’єднано до комп’ютера C. Для того, щоб дістатися від комп’ютера C до камери, потрібні чотири кроки.
Якщо всі пристрої використовують FireWire 800, відеокамера може бути розташована на відстані до 400 метрів від комп’ютера C.
FireWire і цифрове відео
Тепер ми знаємо механіку роботи. Давайте подивимося, чому це так сильно змінило цифрове потокове відео.
FireWire був не просто ще одним кабелем. То була основа раннього цифрового відео.
Більшість відеокамер на той час оснащувалися портом FireWire. Підключення камери до комп’ютера через цей інтерфейс здавалося магією. З’єднання було стабільним. Швидкий. Надійним.
Секрет успіху полягав у ізохронному режимі.
При стандартній передачі даних пакети перевіряються, повторно надсилаються при втраті та пересортуються. Відео немає часу на такі процедури. Ізохронний режим обходить нормальну корекцію помилок. Він гарантує пропускну спроможність. Він потоково передає дані у реальному часі.
Уявіть виділену швидкісну магістраль. Камера вимагає конкретну смугу. Комп’ютер її резервує. Жодних заторів. Жодних пропущених кадрів. Нерозтиснене відео безперешкодно тече від об’єктива до жорсткого диска.
Це змінило все для авторів контенту.
Ви можете монтувати відео безпосередньо з камери. Без втрати якості при копіюванні. Аналогові формати деградують під час кожного копіювання. Цифрові залишаються бездоганними. FireWire зберігав чистоту сигналу від захвату до монтажної лінії.
Робочий процес був простим:
– Підключіть відеокамеру через FireWire.
– Запустіть програму монтажу.
– Автоматично завантажте відзнятий матеріал.
– Монтуйте без найменшої втрати якості.
Він підходив не для всього. Зі звуком іноді виникали складності. Але для відео? Йому не було рівних.
«Коли комп’ютер та камера підключені через FireWire та встановлено ізохронний режим, камера може передавати відео потоком на комп’ютер без будь-яких переривань.»
Apple винайшла FireWire у середині 1990-х років. Вони усвідомили необхідність високошвидкісної передачі в реальному часі раніше більшості інших компаній.
Якщо ви вивчаєте цю тему зараз, швидше за все, ви поринаєте у світ ретро-технологій або зберігаєте старі плівки. Принципи залишаються актуальними. Передача даних у реальному часі потребує пропускну здатність у реальному часі.
